方案概述

手表在生產過程中需要用到貼合機對玻璃進行以及光學組件進行貼合，隨著可穿戴設備的日趨普及，單相機大視野視覺技術幾乎成為這一流程的必備技術。運用視覺對位將手表蓋板與LCM模組或功能片精準貼合，同時在精度、效率、穩定性等方面相比之前也得到明顯改善。

雙翌視覺MasterAlign視覺對位軟件優勢

? 高精度，高效率定位，極大的提升了產品貼合的質量和效率

? 方形、圓形、異形手表的全自動貼合

? 視覺組件，無需編程

? 高效貼合速度

方案及系統原理

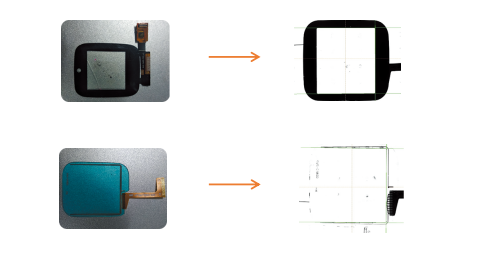

通過相機拍攝抓取LCM的相應特征坐標，并以此坐標作為基準位置；另外以個相機拍攝抓取TP相應特征位置坐標，得出蓋板和LCM的位置差異，控制運動平臺進行X、Y、和θ方向的調整，最終完成對位的調整，保證蓋板左、右角點分別和LCM的左、右角點均分居中。

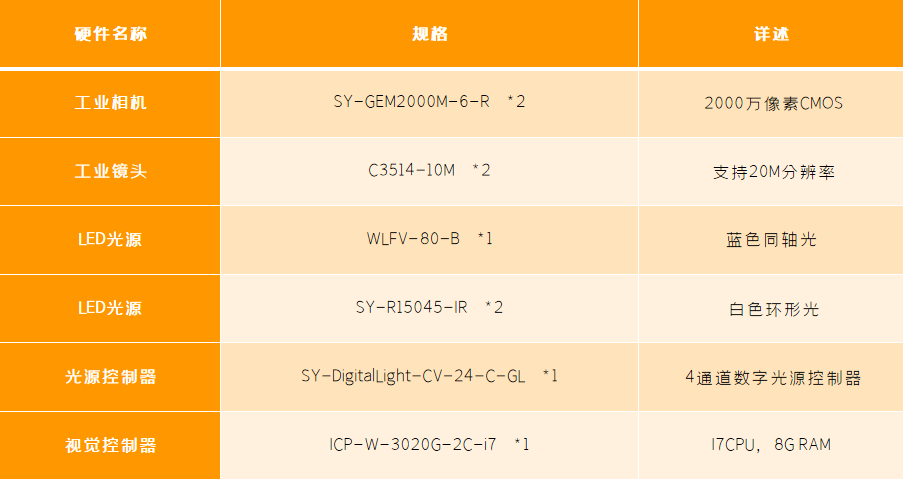

系統配置清單

CCD自動對位手表改變和手表液晶模組（方形、圓形、異性）貼合，組裝精度高、速度快，采用雙翌獨特的料號切換管理，使得產品換型更加簡單更便捷。

相關產品圖示

●精度可達±0.05mm

●高效貼合速度

●操作界面簡潔

●換型容易速度快

應用示例
