在薄膜生產與加工領域，模切是至關重要的工序，其精度直接影響產品質量與性能。薄膜材料多樣，有PET、PVC、PE等，它們厚度不一，從幾微米到上百微米，且表面特性差異大，有的光滑易反光，有的帶紋理。同時，模切形狀復雜多變，有圓形、方形、異形等。傳統模切方式依靠人工定位，易受視覺疲勞、操作熟練度影響，導致模切位置偏差，邊緣不整齊，產品次品率高。機械定位雖有一定精度，但面對薄膜的多樣性和復雜形狀，靈活性不足，難以滿足高精度要求。WiseAlign視覺對位軟件憑借先進圖像識別算法和高分辨率相機，能快速捕捉薄膜的輪廓、邊緣和預設定位標識。

即使薄膜表面有污漬、輕微劃痕，或因材質反光產生干擾，軟件也能精準定位，實現亞毫米級精度，誤差控制在±0.05mm內。在模切過程中，該軟件依據精準定位結果，實時、精確地控制模切設備。根據薄膜材質和厚度，智能調整模切壓力、速度和刀具路徑，確保模切出的薄膜尺寸精準、邊緣光滑，避免因模切偏差產生的毛刺、撕裂等問題，使產品良品率達99%。 WiseAlign操作界面簡潔直觀，新員工短期培訓即可上手。

它兼容性強，可與各類模切設備無縫集成。生產中，軟件實時監測模切狀態，一旦出現位置偏移、設備參數異常，立即自動調整，保證生產連續性與穩定性。與傳統方式相比，效率提升4 - 6倍，減少人工成本和誤差，降低工人勞動強度，助力企業提升競爭力。

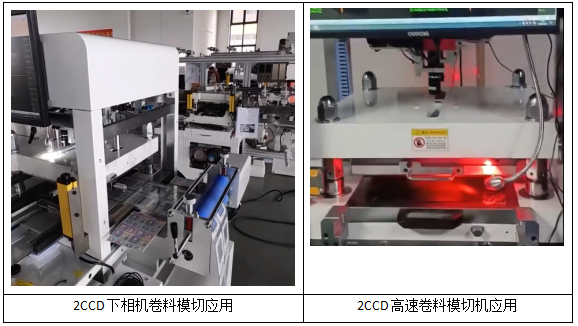

WiseAlign視覺對位系統在這項PET薄膜案例中的應用模型如下：

WiseAlign-2C雙相機自對位系統在工業自動化領域應用極為廣泛，軟件的界面操作簡便，便于用戶快速上手。在此案例中，利用WiseAlign軟件進行高精度、高速度的對位作業，在PET薄膜的的對位精度甚至可達到±0.01mm，且對位過程在0.3秒內即可完成。

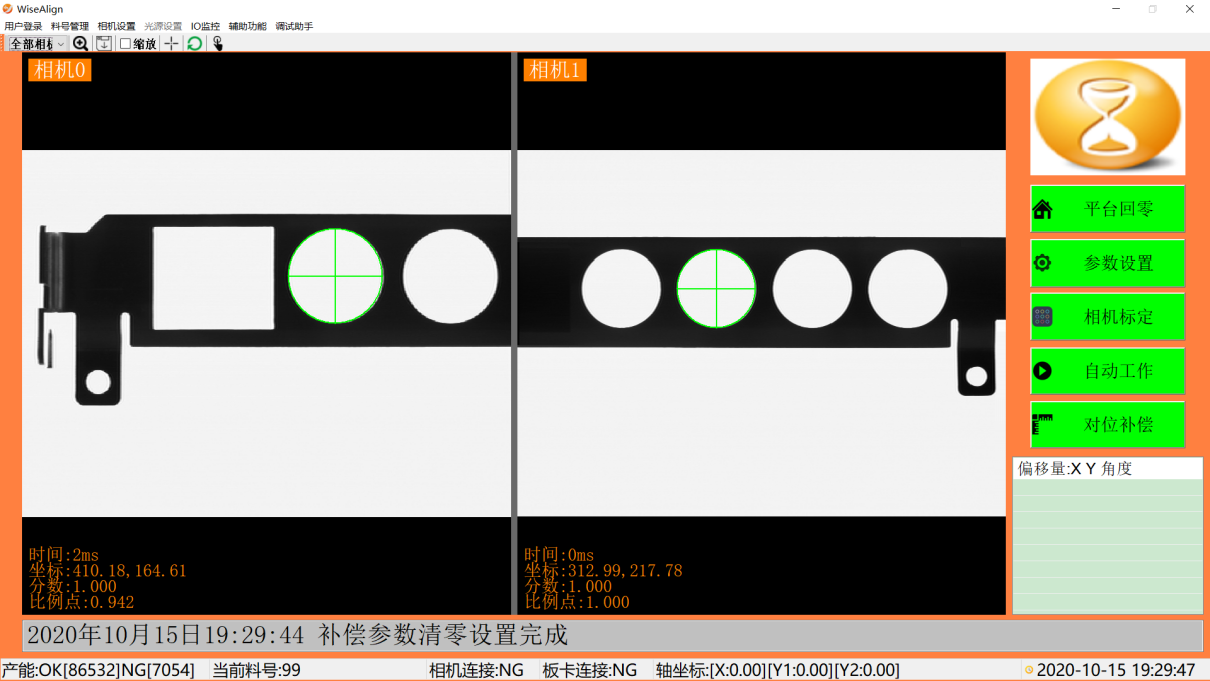

WiseAlign-2C應用的軟件主界面

對位原理圖示

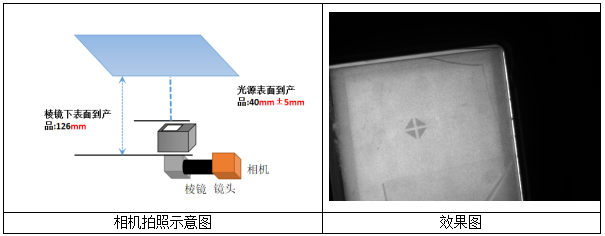

打光配置和實際Mark點拍照?qǐng)D如下：

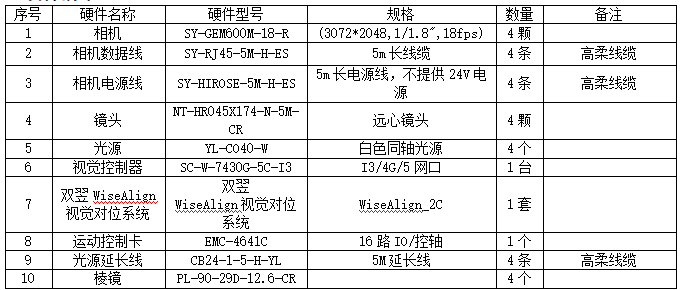

硬件配置清單如下：

此方案適用領域?yàn)?PET薄膜、PVC薄膜、柔性扁平電纜（FFC）、柔性觸摸屏、電熱膜、地暖膜、鋁箔、銅箔等金屬箔材、光學薄膜、絕緣薄膜等軟性卷材的絲網印刷、填孔、通孔、檢測等相關工藝制造。
